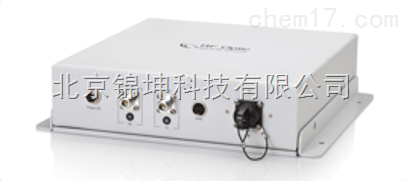

Optical Delay Line

  • 型   号:ODL060SF
  • 价   格:

Optical Delay Line(微波光纤延迟线)用于微波信号延迟模拟。光纤延迟线是雷达校验系统、RF通信系统、微波信号处理系统等相关应用的优质解决方案。输入的RF信号转换为调制的光信号,然后输入单模光纤中,并生成一个固定的延时,然后在输出端再次转换回RF信号。

分享到:

Optical Delay Line(微波光纤延迟线)用于微波信号延迟模拟。光纤延迟线是雷达校验系统、RF通信系统、微波信号处理系统等相关应用的优质解决方案。输入的RF信号转换为调制的光信号,然后输入单模光纤中,并生成一个固定的延时,然后在输出端再次转换回RF信号。

优点

1.     高带宽

2.     抗电磁干扰

3.     可选的不同光波长 1310nm/1490nm/1550nm

4.     防浪涌电源保护,可靠的电源环境适应能力

5.     自适应的温度补偿能力,控制光源稳定输出。

6.     紧凑型小体积

7.     适用于军工标准.

应用场合

1.     雷达校验

2.     无线电高度表校验

3.     无线信号处理

5.     电子对抗

6.     雷达信号延迟

参数表:

参数名称

单位

指标值

频率范围

MHz

2500– 5800

延迟时间范围



根据需要,可选10nS~300uS之内的一固定值

延迟精度

%

0.1(zui小10nS)

延迟*性

%

0.05

zui大输入射频信号

dBm

10

群延迟抖动

pS

<200

底噪

dBm

<-100dBm@10KHz

输入/输出阻抗

Ohm

50

相位噪声

dBc

<-120@1MHz

供电

VDC

6~12V

功耗

W

<2

激光器输出波长

nm

1310/1550或WDM

激光器输出功率

dBm

>0dBm

探测器工作波长

nm

1100~1650

射频连接头类型

NA

SMA

控制接口



RS232

环境参数





工作温度范围

0C

-10 to 65

Humidity



95% relative humidity无冷凝

Vibration



Per MIL STD-8108B Method 514 -5
