卫星地面站光纤传输光端机

  • 型   号:ROF01L01CD
  • 价   格:

本系列卫星地面站光纤传输机是锦坤科技设计用来通过光纤卫星地面站的标准产品,分为远端机和近端机,远端机置于卫星天线端,将卫星天线接收到的设备转换为光信号,并通过光纤进行传输。近端机可直接放置于室内机架使用,并将光纤中的信号恢复成射频信号。设备采用主机搭载模块的方式,具有灵活配置信号通道数的优点。具有低成本设备,高性能的特点。广泛用于各种射频信号传输,拉远及微波信号转为光信号处理。

分享到:


优点:

1.     高带宽

2.     抗电磁干扰

3.     上行信号支持10M BUC功能

4.     下行信号支持10M LNB功能,支持馈电至LNB

3.     支持波分复用一路光纤传输多路信号

4.     防浪涌电源保护,可靠的电源环境适应能力

5.     自适应的温度补偿能力,控制光源稳定输出。

6.     紧凑型小体积

7.     适用于**标准.

应用场合

1.     卫星地面接收站

2.     远距离射频信号传输

3.     无线电信号监测

4.     微波信号传输覆盖

5.     电子对抗

主机类型选择

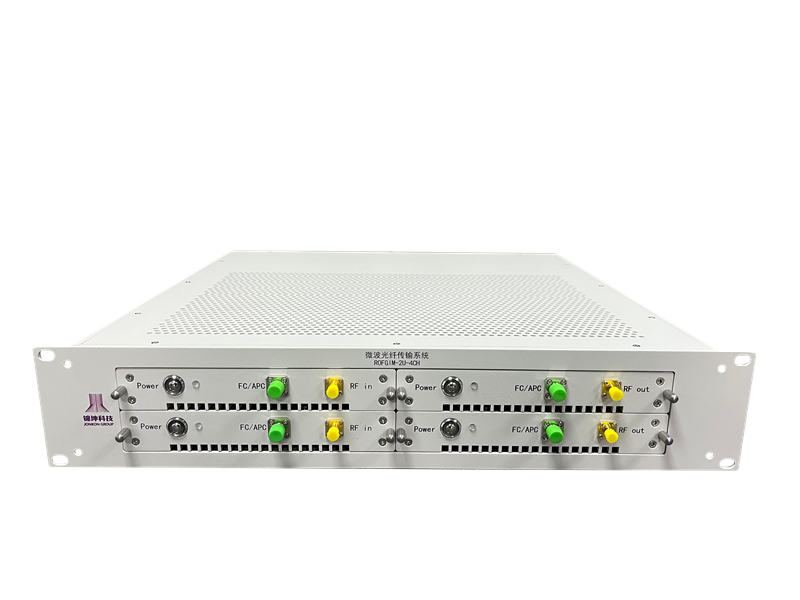

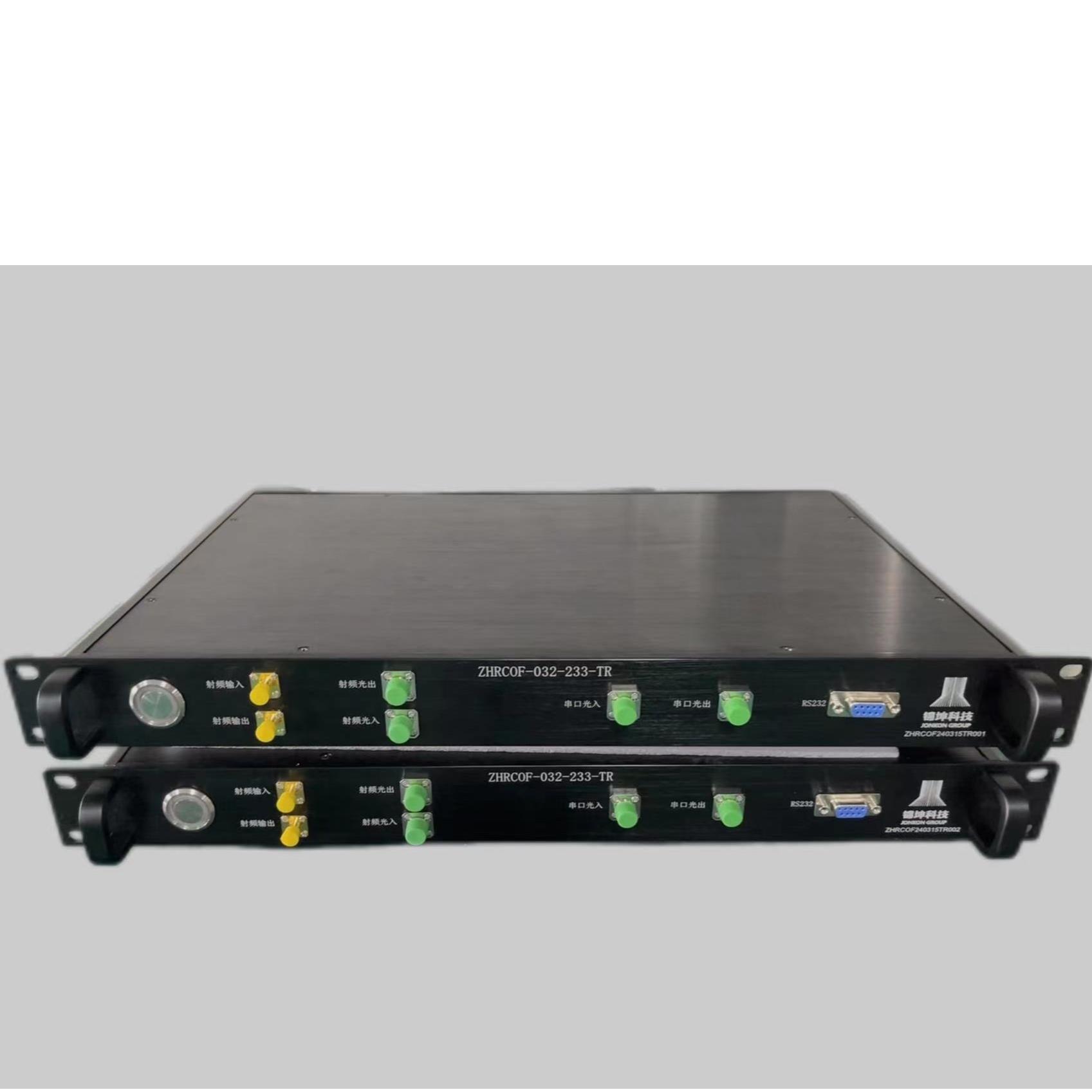

主机分为远端主机和近端主机。

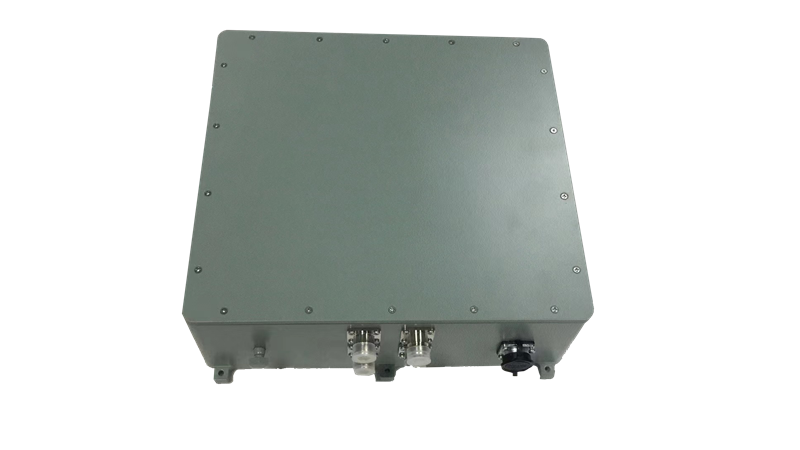

远端主机为室外防水型主机,分为单路信号,2路信号及4路信号,8路信号主机。

远端主机选型表:

主机型号

支持通道数量

射频接头类型

光纤接头类型

尺寸

ROF-REM-1CH

1通道

N型

ODC


ROF-REM-2CH

2通道

N型

ODC


ROF-REM-4CH

4通道

N型

ODC



功能模块选择

ROF01L01CD

优点

1.     高带宽

2.     抗电磁干扰

3.     采用波分复用技术,支持10MHz LNB和中频信号同时传输且抗交调。

4.     集成LNB直流馈电功能

5.     自适应的温度补偿能力,控制光源稳定输出。

6.     支持向有源天线及放大器馈电

7.   防雷防浪涌设计

应用场合

1.     卫星地面站天线拉远

2.     远距离射频信号传输

3.     无线电信号监测

4.     GPS、北斗或其它格式的导航信号传输覆盖

5.     电子对抗


系统功能示意图:

参数表:

参数名称

单位

指标值

光收发模块支持频率范围

MHz

10MHz时钟及50MHz~700M

射频光链路增益

dB

约0

平坦度

dB

≤ ± 3.5

输入1dB 压缩点

dBm

≥ 0

VSWR

NA

≤ 2:1

*大输入射频信号

dBm

10

底噪(不包含谐波)

dBm

≤-120(@1Hz RBW

输入/输出阻抗

Ohm

50

供电方式

VDC

24V

功耗

W

<20(单端)

激光器工作波长

nm

1310/1550

激光器输出功率

dBm

>0

探测器工作波长

nm

1100~1650

光纤连接头类型

NA

FC/APC

射频连接头类型

NA

N

环境参数


工作温度范围

0C

-40 to 55

Humidity


95% relative humidity

Vibration


Per MIL STD-8108B Method 514 -5

ROF03L01CD

优点

1.     高带宽

2.     抗电磁干扰

3.     采用波分复用技术,支持10MHz LNB和L波段信号同时传输且抗交调。

4.     集成LNB直流馈电功能

5.     自适应的温度补偿能力,控制光源稳定输出。

6.     支持向有源天线及放大器馈电

7.   防雷防浪涌设计


应用场合

1.     卫星地面站天线拉远

2.     远距离射频信号传输

3.     无线电信号监测

4.     GPS、北斗或其它格式的导航信号传输覆盖

5.     电子对抗


系统功能示意图:

参数表:

参数名称

单位

指标值

光收发模块支持频率范围

MHz

10MHz时钟及500MHz~2.5GHz

射频光链路增益

dB

0

平坦度

dB

≤ ± 3.5

输入1dB 压缩点

dBm

≥ 0

VSWR

NA

≤ 2:1

*大输入射频信号

dBm

10

底噪(不包含谐波)

dBm

≤-120@1Hz RBW

输入/输出阻抗

Ohm

50

供电方式

VDC

24V

功耗

W

<20(单端)

激光器工作波长

nm

1310/1550

激光器输出功率

dBm

>0

探测器工作波长

nm

1100~1650

光纤连接头类型

NA

FC/APC

射频连接头类型

NA

N

环境参数


工作温度范围

0C

-40 to 55

Humidity


95% relative humidity

Vibration


Per MIL STD-8108B Method 514 -5

ROF03L01CU

优点

1.     高带宽

2.     抗电磁干扰

3.     采用波分复用技术,支持10MHz BUC和L波段同时传输,且抗交调。

4.     自适应的温度补偿能力,控制光源稳定输出。

5.     支持向有源天线及放大器馈电

6.     防雷防浪涌设计

应用场合

1.     卫星地面站天线拉远

2.     远距离射频信号传输

3.     无线电信号监测

4.     GPS、北斗或其它格式的导航信号传输覆盖

5.     电子对抗


系统功能示意图:

参数表:

参数名称

单位

指标值

光收发模块支持频率范围

MHz

10MHz时钟及500MHz~2.5GHz

射频光链路增益

dB

0

平坦度

dB

≤ ± 3.5

输入1dB 压缩点

dBm

≥ 0

VSWR

NA

≤ 2:1

*大输入射频信号

dBm

10

底噪(不包含谐波)

dBm

≤-120@1Hz RBW

输入/输出阻抗

Ohm

50

供电方式

VDC

24V

功耗

W

<20(单端)

激光器工作波长

nm

1310/1550

激光器输出功率

dBm

>0

探测器工作波长

nm

1100~1650

光纤连接头类型

NA

FC/APC

射频连接头类型

NA

N

环境参数


工作温度范围

0C

-40 to 55

Humidity


95% relative humidity

Vibration


Per MIL STD-8108B Method 514 -5
