| 品牌 | 其他品牌 | 应用领域 | 电子/电池,道路/轨道/船舶,航空航天,汽车及零部件,综合 |
|---|
本部分主要为射频及微波信号的光纤传输产品。包含模块式及标准机箱式产品。频率覆盖1MHz~40GHz，主要根据频段及参数的不同，分为若干系列。

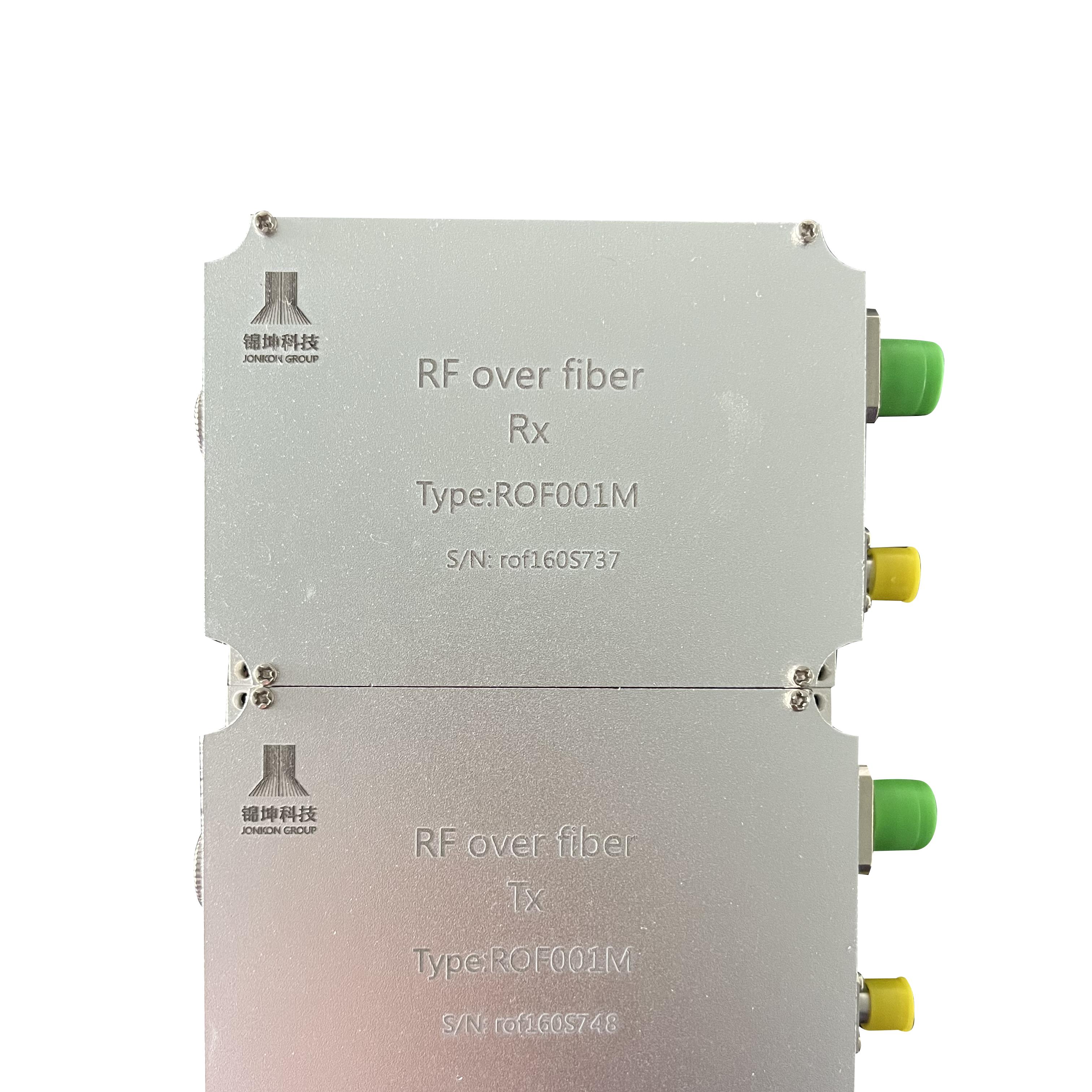

1~1000MH射频光纤传输模块介绍：
优点：
1. 高带宽
2. 抗电磁干扰
3. 可选的不同光波长 1310nm/1490nm/1550nm
4. 防浪涌电源保护，可靠的电源环境适应能力
5. 自适应的温度补偿能力，控制光源稳定输出。
6. 紧凑型小体积
应用场合：
1. 雷达天线拉远
2. 远距离射频信号传输
3. 无线电信号监测
4. 微波信号传输覆盖
5. 电子对抗
6. 雷达信号延迟
1~1000MH射频光纤传输模块参数表:
参数名称 | 单位 | 指标值 |
频率范围 | MHz | 1 – 1000 |
链路增益 | dB | >0 |
平坦度 | dB | ≤ ± 3 |
输入1dB 压缩点 | dBm | ≥ 0 |
VSWR | NA | ≤ 2:1 |
输入射频信号 | dBm | 10 |
底噪 | dBm/Hz | <-120 |
输入/输出阻抗 | Ohm | 50 |
供电方式 | VDC | 6~12V |
功耗 | W | <2（单个模块） |
激光器输出波长 | nm | 1310/1550 |
激光器输出功率 | dBm | >0dBm |
探测器工作波长 | nm | 1100~1650 |
光纤连接头类型 | NA | FC/APC接口 |
射频连接头类型 | NA | SMA |
尺寸 | mm | 85*60*18(不含接头) |
工作温度 | ℃ | -45~65 |
存储温度 | ℃ | -55~85 |
注：
1. 所有指标为+25℃时标定指标值，温度变化时可会会导致参数略微变化。在所标注的温度范围内，均能正常使用。
2. 模块使用时应保持有良好的散热状态。

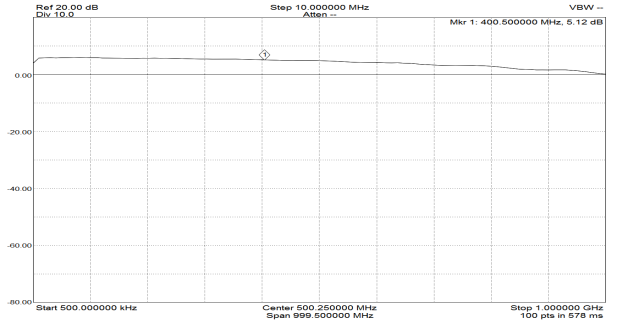

1~1000MH射频光纤传输模块典型测试曲线
频率响应/增益曲线：
1~1000MH射频光纤传输模块安装尺寸图
ROF030M(0.1~3GHz)射频光纤传输模块0.1~3GHz
参数名称 | 单位 | 指标值 |
频率范围 | MHz | 100 – 3000 |
链路增益 | dB | >0 |
平坦度 | dB | ≤ ± 3 |
输入1dB 压缩点 | dBm | ≥ 0 |
VSWR | NA | ≤ 2:1 |
大输入射频信号 | dBm | 10 |
底噪 | dBm/Hz | <-120 |
输入/输出阻抗 | Ohm | 50 |
供电方式 | VDC | 9V |
功耗 | W | <2（单个模块） |
激光器输出波长 | nm | 1310/1550 |
激光器输出功率 | dBm | >0dBm |
探测器工作波长 | nm | 1100~1650 |
光纤连接头类型 | NA | FC/APC接口 |
射频连接头类型 | NA | SMA |
尺寸（Tx端） | mm | 85*60*18(不含接头) |
尺寸（Rx端） | mm | 85*60*18 |
工作温度 | ℃ | -45~65 |
存储温度 | ℃ | -45~65 |
所有指标为+25℃时标定指标值，温度变化时可会会导致参数略微变化。在所标注的温度范围内，均能正常使用。
模块使用时应保持有良好的散热状态。

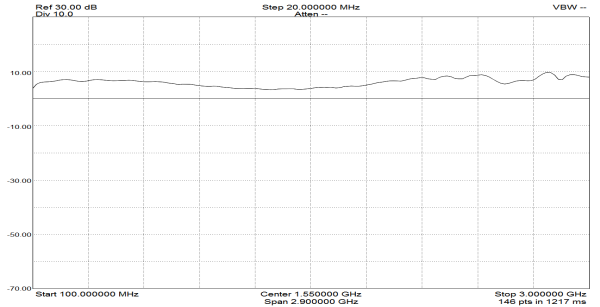

0.1~3GHz射频光纤传输模块典型测试曲线
频率响应/增益曲线：
北京锦坤科技有限公司是致力于向客户提供准确、稳定、可靠的光电产品和解决方案。
公司技术方案及产品针对射频微波信号处理、卫星信号拉远传输，雷达及电子对抗， 电台信号传输，天文望远镜阵列信号光纤传输，雷达距离模拟，定位导航信号覆盖传输等方面应用。
主营产品包括射频光纤传输模块,微波光纤传输模块,光纤延迟线,微波光纤延迟线，射频光端机，微波光端机，光混波器，光桥接器，GPS北斗导航信号光纤模块，射频光纤模块等。
服务行业和合作单位包括： 微波及雷达相关研究所，天文台，卫星发射及工程中心，航天航空研究院， 船舶研究院及设计中心，中科院及各高校单位。
真诚服务！共创双赢！北京锦坤科技有限公司期待与您的合作！
